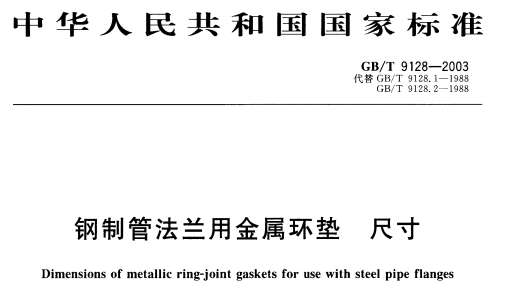

GBT9128-2003,鋼制管法蘭,金屬環墊尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
本標準規定了鋼制管法蘭用金屬環墊的型式與尺寸。
本標準適用于公稱通徑DN15?DN900,公稱壓力PN 2. 0 MPa?PN 42. 0 MPa的環連接密封面鋼 制管法蘭用金屬環墊片。
規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有 的修改單(不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 9130鋼制管法蘭連接用金屬環墊技術條件.
R = A/2；
R\=l. Q mm (A^22. 3 mm)； 私=2. 4 mm (A>22. 3 mm)。
4標記
4. 1標記方法
標記內容包括：
墊片型式、環號-墊片材料牌號和墊片標準號。
4.2標記示例
環號為20,材料為0Crl9Ni9的八角形金屬環墊片，其標記為: 八角墊 R.20-0Crl9Ni9 GB/T 9128
5墊片的技術條件
墊片的技術條件見GB/T 9130。
需要全套標準的朋友可以，找站長免費領取。
