隨著電力建設事業的迅速發展，國內新建燃 煤發電機組的規格越來越高，2004年以后投建 的機組基本是600MW超臨界和超超臨界機組， 其中四大管道的規格和參數也隨之提高．管線布 局的設計不斷改良。配制加工的技術難度明顯增 大。由于大口徑中頻彎管機是四大壓力管道工廠 化配制的核心設備，設備龐大，設計能力固定， 因此近年來在國內各大壓力管道生產單位中彎管 機能力無法滿足配制技術要求的困境時有發生， 嚴重影響了工程建設的進度和質量。
經過分析，現有ZW820型彎管機的中頻電 源功率、油缸動力和機身強度均滿足要求，因此 設備改造只需要解決彎曲半徑過大的問題。彎曲 半徑可以通過調整轉臂的支點伸長或縮短，但最 小半徑．即支點到前夾具之間的最短距離是由設 備本身的設計尺寸決定的。 前夾具的工作原理：在彎制鋼管過程中夾持 鋼管，通過轉臂支撐定位，借助油缸推動前滾輪 架按預定軌道滾動形成設計的彎曲弧度，因此前 夾和前滾輪受力最大。按照ZW820彎管機的原 始設計，前夾的緊力裝置為大規格螺栓，為了保 證使用過程中的安全性能，前夾和前滾輪的結構 設計得非常龐大，轉臂支點到前夾具之間的最短 距離達到1．4m，這就是導致彎管時的最小彎曲半 徑R≥1 400mm的主要原因．也是此次設備改造 所有解決的主要問題。 根據彎曲半徑減小，油缸推力和前夾具的受 力將非線性增大的原理，要達到降低彎曲半徑的 目標，轉臂、支點和前夾具的強度需要進～步加 大。

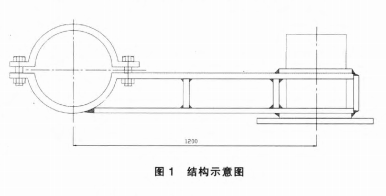

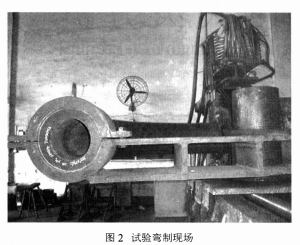

1)前夾具的改良設計；根據我公司的長期 經驗，確定將前夾具單純的螺絲對緊裝置改為采 用中心受力、螺栓輔助裝夾的兩個半圓弧包箍式 對緊裝置，夾持力增大，而夾具的體積和重量得 到大幅度降低。 2)轉臂的改良設計：鑒于雙工字截面其剛 度和抗撓曲性能遠超過圓形截面，因此將原始設 計的圓形截面的轉臂改為雙工字截面的設計形 式，截面積減小其剛度和抗彎曲能力反而遠超過 原設計。同時前夾具體積和重量的降低．也有助 于進一步降低轉臂的規格和材料用量。 3)支點轉軸的改良設計：由于彎曲半徑減 小，推力增大，轉軸強度應增加。 4)整個轉臂和前夾具的特點是體積小，重 量輕、用料省，制造、安裝、使用過程中的裝夾 和使用后的拆卸將更加方便。具體結構見圖1。 另外在轉軸與床身之間，增加30mm厚Q345B材料的鋼板一塊左右加強板，保證推力加大后設備， 床身不受影響，加強板尺寸為30×700×800mm。 經過計算和優化，前夾具、轉臂和轉軸的尺寸參 數和選材如下： 前夾具(包箍)：P12材料鋼管①455×60， 工；300mm： 轉臂：30mm厚Q345B材料的鋼板拼接成 30×300×1 100、30×300x1 270的雙工字梁結構， 中間以30mm厚Q345B材料的鋼板作肋板加固； 轉軸：P12材料鋼管中325×30，工．：l 00omm。
